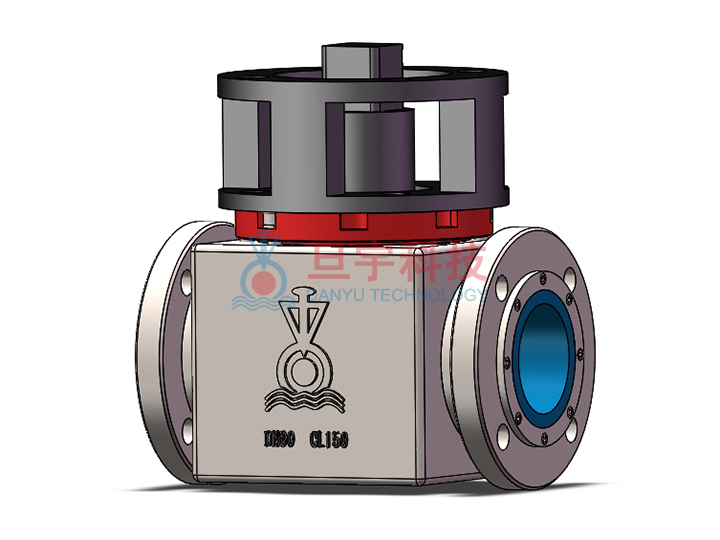

全通徑旋塞閥

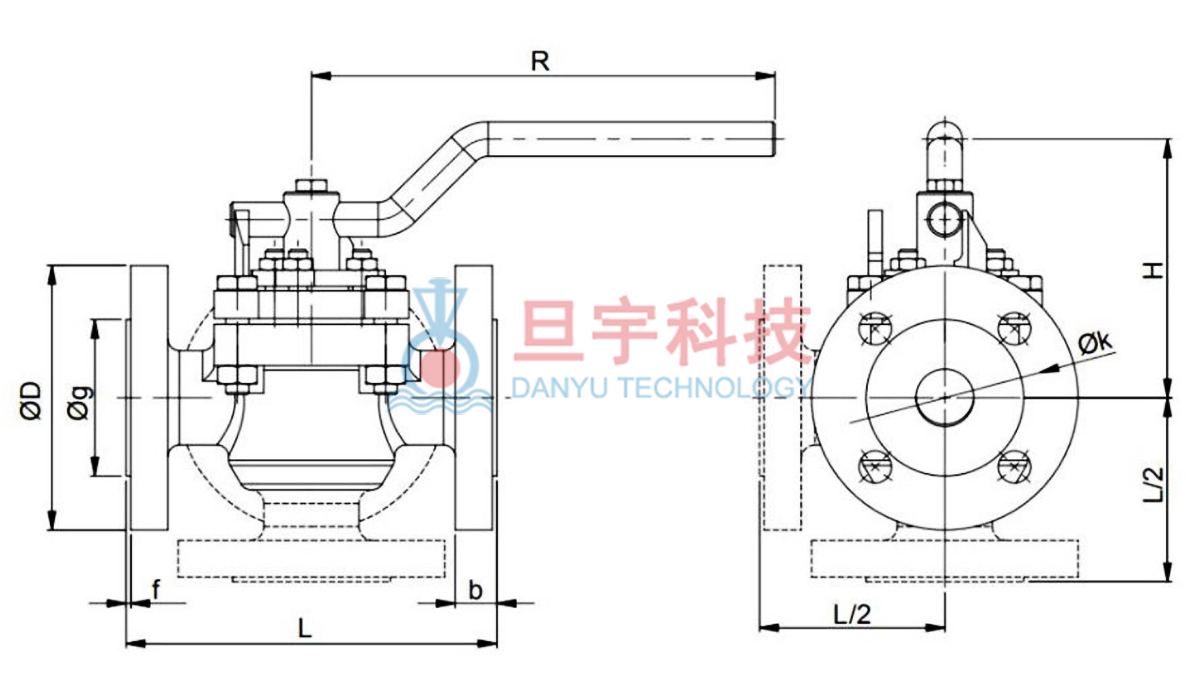

全通徑旋塞閥尺寸表
DIN EN 1092/1/558-1 DN PN L L/2 φD Flange hole φg b f R H Tourque.*[Nm] Kvs-value[m³/h]/Cv-value[Us.gal/min]
φk No. φ F-2
Kv		 F-2
Cv		 F-3
-S Kv		 F-3
-S Cv		 F-3
-W Kv		 F-3
-W Cv
15 10-40 130 65 95 65 4 14 45 16 2 200 102.2 30 18 21 11 13 13.5 15.7
64-100 210 105 105 75   20
20 10-40 150 75 105 75 4 14 58 18 2 200 102.2 30 20 24 16 19 18.2 21.0
64-100 230 115 130 90 18 22
25 10-40 160 80 115 85 4 14 68 18 2 320 119.0 80 45 52 28 33 32.0 37.0
64-100 230 115 140 100 18 24
32 10-40 180 90 140 100 4 18 78 18 2 420 137.0 140 75 87 47 54 53.0 61.0
64-100 260 130 155 110 22 24
40 10-40 200 100 150 110 4 18 88 18 3 420 145.0 160 122 141 76 88 85.0 99.0
64-100 260 130 170 125 22 26
ASME B 16.5/16.10 NPS Class L L/2 φD Flange hole φg b f R H Tourque.*[Nm] Kvs-value[m³/h]/Cv-value[Us.gal/min]
φk No. φ F-2
Kv		 F-2
Cv		 F-3
-S Kv		 F-3
-S Cv		 F-3
-W Kv		 F-3
-W Cv
1/2“ 150 130 65 90 60.3 4 15.7 34.9 11.6 2 200  102.5 30 18 21 11 13 13.5 15.7
300   95 66.7   14.7
3/4“ 150 150 75 100 69.9 4 15.7 42.9 13.2 2 200  102.5 30 20 24 16 19 18.2 21
300 230 115 115 82.6 19 16.3
1“ 150 160 80 110 79.4 4 15.7 50.8 14.7 2 320 119 80 45 52 28 33 32 37
300 230 115 125 88.9 19 17.9
1 1/4“ 150 180 90 115 88.9 4 15.7 63.5 16.3 2 420 137 140 75 87 47 54 53 61
300 260 130 135 98.4 19 19.5
1 1/2“ 150 200 100 125 98.4 4 15.7 73 17.9 2 420 145 160 122 141 76 88 85 99
300 260 130 155 114.3 22.3 21.1
